接線端子有很多種類,是用來連接器件之間的產品。其中管形接線端子是接線端子中的一類,是用范圍廣,簡單方便操作。接下來我們一起來了解一下管形接線端子相關的知識吧!

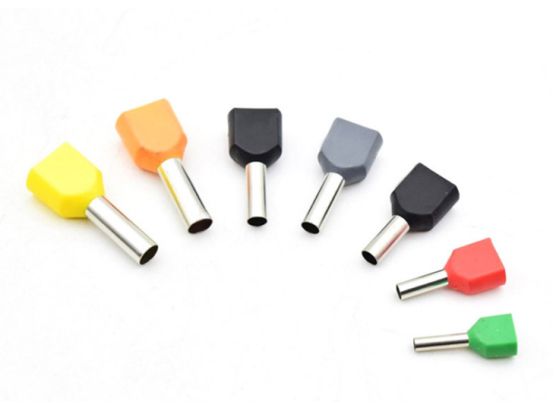

一、什么是管形接線端子
管形接線端子其專業的的說法稱之為管形冷壓端頭,按照全國各地的技術工程師的說法不同,故被稱之。管形接線端子歸屬于冷壓端子大類中的一類,具體功能是導電,達到電氣連接的一類部件產品,工業上劃分為連接器的范疇。管形端子的作用和其他端子是一樣的,用來連接電信號和導電的作用。管形端子的類型有很多有:無絕緣管形端子、管形端子、止滑太陽型端子、圓型端子、絕緣端子、叉型絕緣端子、旗型端子、環形端子、地環端子等等這些同類端子。
二、怎么使用管形接線端子
接線壓端子是有講究的,需要熟練掌握許多方法才能夠做出合格的線纜,要是壓得不好,非常容易松脫或者接觸不好。
1.先用剝線鉗把線的套膠剝掉,剝的長短和管形端子金屬管一部分長短相同,這一個非常重要,要是剝短了,非常容易松脫。
2.把管形端子套進剝了套膠的線口,金屬管一部分要與線芯對齊
3.按照你管形端子的規格調整好管形壓線鉗的幅度(螺絲處)
4.再把套好端子的線纜放進端子鉗的圓孔里頭(管形端子的金屬管要與鉗子的,再用勁一壓就完成了。
5.剝線長短一定要和端子金屬套管一樣長,剝出來的線芯要套到端子里頭,不能外露,壓端子前必須要按照線芯的粗細調整好壓線鉗。
上述便是對管形接線端子和如何使用的簡短介紹,我希望會讓各位有作用。谷川電氣有限公司是專業從事汽車、家用電器電子配件開發、生產、銷售為一體的企業,公司生產的主導產品為:接線端子、塑料件、接插件汽車電子配件及總成線束等七大系列1000多種規格的產品,產品廣泛用于汽車、摩托車、電腦、冰箱、微鍋爐和洗衣機等電器。管形接線端子系列是公司接線端子類型中的一類,阻燃材質,絕緣材質,操作方便,規格齊全,歡迎用戶來電咨詢,咨詢電話:13968748881
